Scalatura e conversione AV

Componenti essenziali per conversione e graduazione video

AV Scaling and Conversion

Componenti essenziali per conversione e graduazione video

Video convertitori

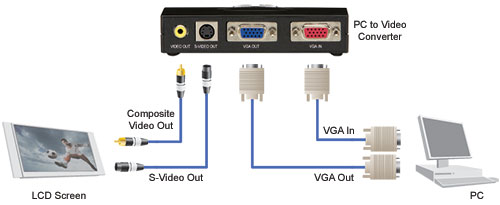

Video ConvertersI video convertitori, di solito, convertono e riformattano i segnali da un'interfaccia a un'altra, come quelli, ad esempio, che ti permettono di visualizzare computer VGA su una TV NTSC o PAL. I video convertitori, di base, non sono scaler o scan converter. Questo significa che la risoluzione del segnale video in uscita è uguale al segnale in entrata:questo può rappresentare un problema se stai provando a inviare un video PC a uno schermo abilitato HDMI. Inoltre, se imposti il tuo PC con una risoluzione 1024 x 768 (XGA), il tuo schermo potrebbe non mostrare l'immagine HDMI. In questo caso devi impostare la risoluzione del tuo pc a 640 x 480 a 60 Hz (VGA intesi come 480p), 800 x 600 a 50 Hz (SVGA intesi come 576p), 1280 x 720 a 60 Hz (WXGA intesi come 720p), o 1920 x 1080 (1080p).

ScalersScaler

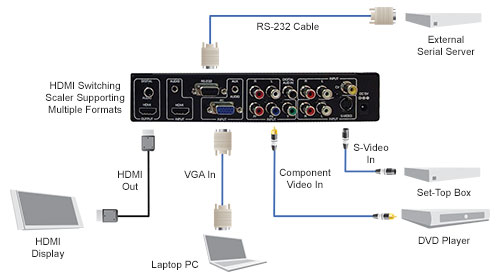

Uno scaler è un dispositivo che campiona un segnale in entrata e lo aumenta o lo diminuisce a seconda della risoluzione e della tempistica adatta per lo schermo. Uno scaler potrebbe anche convertire il segnale in un formato diverso. Uno scaler che riduce il video può essere denominato scan converter.
Gli scaler sono particolarmente utili quando vuoi connettere varie apparecchiature analogiche e digitali per il segnale in uscita su uh comune schermo, come avviene per una presentazione durante la quale non vuoi armeggiare con i comandi per avere l'immagine giusta. Tutto quello che devi fare è impostare la risoluzione in uscita per collegarvi la risoluzione originale dello schermo connesso.
Gli scaler che supportano lo switching portano questo concetto oltre, permettendo di commutare elettronicamente i segnali video in entrata e permettere al box di fare automaticamente le correzioni richieste.
Di solito la gradazione coinvolge l'upconverting del segnale. Questo è un processo in cui il numero dei pixel dei diplay è mappato e modificato per combaciare perfettamente con la risoluzione dello schermo più recente. La tecnologia dell'interlacciamento con compensazione di movimento avanzata gradua, in maniera intelligente, il segnale della sorgente fino alla risoluzione desiderata senza alcuna distorsione o artefatto. Inoltre, gli scaler spesso offrono correzioni per il frame rate, in modo che la proporzione dell'immagine non sia ridimensionata in maniera errata.
Ci sono altri prodotti che graduano le immagini per schermi più grandi e permettono di manipolare e ruotare le immagini su maxischermi con più monitor.

EDID Ghost ed emulatori

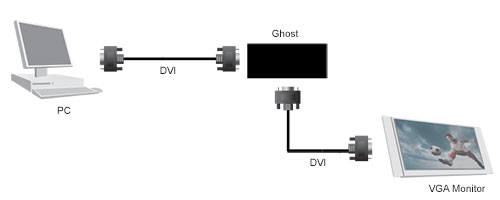

EDID Ghosts and EmulatorsI ghost possono essere degli strumenti utili per risolvere i problemi con alcune combinazioni di sorgenti video, distribuzione delle apparecchiature e monitor. I Display Data Channel Extended Display Identification Data (DDC EDID) sono i dati all'interno della scheda grafica del tuo computer dove sono indicate le caratteristiche del tuo monitor/schermo, come ad esempio la risoluzione, la profondità del colore, la mappatura digitale dei pixel, ecc. Il monitor automaticamente invia i DDC EDID direttamente al computer ma a volte, quando inserisci un dispositivo, come uno switch KVM, i dati non sono passati tra il monitor e il computer. Il risultato sono schermi vuoti, problemi di avviamento, oltre a problemi di risoluzione e con i colori. In questi casi si un ghost che immagazzinerà i dati dal display e li passerà sulla scheda grafica.
